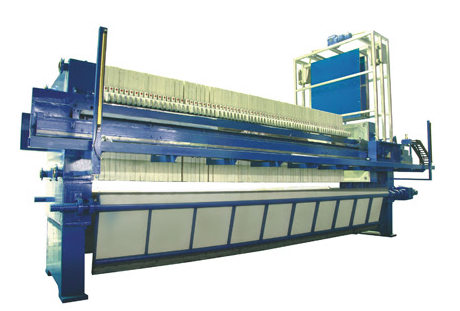

Présentation détaillée de la presse à cadre et à plaques de série FZ

La presse à cadre et à plaques de série FZ est un équipement de séparation solide-liquide de précision développé par le site Bio-Equipment Network (Réseau des équipements biologiques) pour les industries à hautes exigences d’hygiène telles que la boisson et la pharmacie. Elle excelle particulièrement dans la clarification ultrafine et la production conforme dans le secteur des boissons. Voici une analyse détaillée de ses caractéristiques techniques, scénarios d’application, opération-maintenance et conseils de sélection :

I. Caractéristiques techniques clés et conception structurelle

1. Capacité de filtration de haute précision

Précision de filtration : Associée à une couche de précoating de terre de diatomées (granulométrie 5-10μm) ou à une membrane microporeuse, elle peut retenir les micro-organismes, les colloïdes et les particules solides de 1-3μm. La turbidité du liquide filtré est ≤ 0,5 EBC (norme de l'industrie de la bière).

Débit de traitement : La surface de filtration des modèles monoblocs varie de 10 à 200 m². Les modèles typiques comme la FZ10 (débit 0,5-3 m³/h) et la FZ20 (débit 3-8 m³/h) s’adaptent aux besoins de production en petites et moyennes séries.

Pression de fonctionnement : La pression de filtration 常规 (normale) est de 0,2-0,6 MPa, et elle peut atteindre 1,0 MPa au maximum, adaptée au déshydratation profonde de matières à haute viscosité (ex. solution de pectine).

2. Matériaux de grade alimentaire et conception hygiénique

Composants en contact avec les matières : Les plaques filtrantes et les cadres sont en acier inoxydable 316L ou en polypropylène renforcé de grade alimentaire (conforme à la norme GB 4806.9). La rugosité de surface est Ra ≤ 0,8 μm, évitant la migration d’ions métalliques et la contamination.

Système d’étanchéité : Un joint en silicone associé à une structure de plaques filtrantes à filetage assure une étanchéité parfaite (zéro fuite). Elle supporte le nettoyage en place (CIP) avec une pression de nettoyage de 0,8-1,2 MPa, répondant aux exigences de certification GMP.

Conception démontable : Les plaques filtrantes adoptent un assemblage modulaire, permettant un démontage rapide et un remplacement individuel. Lors de la maintenance, les résidus dans les chambres filtrantes peuvent être complètement éliminés pour prévenir la contamination croisée.

3. Contrôle automatisé et protection de sécurité

Système de contrôle intelligent PLC : Intègre le contrôle automatique de tout le processus (alimentation, pressage, lavage, déchargement). Il prend en charge la définition de paramètres multiples (pression, débit, temps) et permet la surveillance en temps réel de l’état de fonctionnement via un écran tactile.

Protection de sécurité multiple : Équipée de protections contre la surcharge, des limites de position et d’alertes en cas de dépassement de pression. Le système hydraulique adopte une conception anti-explosion, garantissant la sécurité opérationnelle en environnement à haute pression.

II. Scénarios d’application typiques dans l’industrie des boissons

1. Production de bière artisanal et de vin de fruits

Clarification de la moût : Dans la filtration de bière IPA, elle conserve plus de 95 % de l’arôme du houblon tout en éliminant les résidus de levure, prolongeant la durée de conservation jusqu’à 6 mois. La turbidité de la moût traitée est ≤ 0,5 EBC et la transmissivité optique ≥ 98 %.

Purification du vin de fruits : Utilisée pour le traitement post-pression de vin de raisin, de vin de myrtille, etc., elle sépare les débris de peau et les pépins. La stabilité de la couleur du liquide filtré augmente de 30 %, évitant le jaunissement par oxydation.

2. Production de jus haut de gamme et de boissons à base de protéines végétales

Production de jus NFC : Lors du traitement de purée brute d’apple ou d’orange, en ajustant la maille du tissu filtrant (100-200 mesh), elle peut retenir plus de 98 % des fibres de pulpe. La transmissivité optique du liquide filtré est ≥ 95 %, sans besoin d’ajouter d’agents stabilisants.

Affinage de lait de soja/coco : Élimine simultanément les substances responsables de l’odeur de soja et les particules colloïdales, offrant une texture fine. Les indicateurs microbiologiques répondent à la norme FDA (nombre de colonies < 10 CFU/mL).

3. Purification de boissons fonctionnelles et de sirops

Filtration de solution de peptide de collagène : Associée à une couche de précoating de terre de diatomées (épaisseur 2-3 mm), elle élimine 99,9 % des précipités de protéines. La teneur en impuretés du liquide filtré est < 10 ppm.

Épuration de miel et de sirop de glucose-fructose : Sépare les cires d’abeille et les grains de pollen. La transmissivité optique du miel est ≥ 90 % et la turbidité du sirop ≤ 0,5 NTU, répondant aux exigences des matières premières pour boissons haut de gamme.

4. Traitement des eaux usées et récupération de ressources

Traitement des eaux usées de rinçage de bouteilles : Après la séparation des débris d’étiquettes et des substances colloïdales, l’eau surnageante peut être réutilisée pour le nettoyage des équipements (taux d’économie d’eau de 40 %). Les gâteaux de filtration (teneur en eau ≤ 60 %) peuvent être transformés en engrais organique.

Valorisation des marcs de fruits : Les marcs de fruits séparés, après séchage, deviennent du fourrage animal. On récupère 140 kg de marc sec par tonne d’eau usée, générant un revenu complémentaire.

III. Opération-maintenance et optimisation des coûts

1. Stratégies de fonctionnement efficient

Précoating et filtration en circuit fermé : Avant la filtration, une couche de précoating de terre de diatomées (concentration 2-5 %) forme une couche support pour les gâteaux, prolongeant la durée de vie du tissu filtrant à plus de 200 cycles et réduisant les coûts de remplacement fréquent.

Contrôle de pression par étapes : Adopte un processus en deux phases : formation rapide de gâteau à basse pression (0,2-0,3 MPa) + déshydratation profonde à haute pression (0,6-1,0 MPa), réduisant la teneur en eau des gâteaux de 15-20 %.

2. Conception à faible maintenance

Système de nettoyage du tissu filtrant : Équipée d’une lance à haute pression (pression 20-30 MPa) pour le décollement automatique des gâteaux. Le temps de déchargement est réduit à 10 minutes/cycle, diminuant les coûts de main-d’œuvre de 90 %.

Durée de vie des pièces consommables : La durée de vie anti-corrosion des plaques filtrantes en acier inoxydable 316L dépasse 10 ans. Les coûts d’utilisation unitaire du tissu filtrant peuvent être réduits de 50 % grâce à des techniques de régénération.

3. Coût de cycle de vie complet

Investissement initial : Les modèles nationaux (ex. série FZ) coûtent 30-50 % moins cher que les marques importées (ex. Andritz), mais leurs coûts de maintenance sont 20-30 % plus élevés. Le choix dépend du budget.

Coût d’exploitation : La puissance du moteur varie de 2,2 à 15 kW, et la consommation électrique par tonne d’eau traitée est < 1,5 kWh. Elle économise 30 % d’électricité par rapport aux presses à cadre et à plaques traditionnelles.

IV. Critères clés de sélection et conseils de conformité

1. Éléments de correspondance essentiels

Caractéristiques des matières :

Matières à haute viscosité (ex. pectine) : Privilégier le modèle FZ20, qui supporte une pression de pressage de 1,0 MPa.

Matières thermolabiles (ex. solution de vitamines) : Utiliser des plaques filtrantes en acier inoxydable 316L pour réduire l’oxydation catalysée par les ions métalliques.

Besoins de capacité :

Petites et moyennes usines de boissons : Choisir la FZ10 (surface d’installation ≤ 2 m²), débit journalier de 5-20 tonnes.

Grandes entreprises : Utiliser plusieurs FZ20 en parallèle, avec un débit journalier pouvant atteindre plus de 100 tonnes.

2. Normes et certifications

Normes nationales : L’équipement doit être conforme à la Norme GB 27631 (Normes de décharge des polluants aqueux de l’industrie des boissons) et à la Norme GB 4806.9 (Matériaux métalliques et produits en contact avec les aliments).

Exigences d’exportation : Pour l’exportation vers l’Europe et l’Amérique, une certification FDA est requise (matériau des plaques filtrantes : acier inoxydable 316L) ; pour le Moyen-Orient, la conformité à la norme GCC (certificat d’hygiène) est nécessaire.

3. Solutions de configuration typiques

Configuration de base : FZ10 + système de précoating de terre de diatomées, adaptée à de petites usines de jus, coût d’investissement environ 150 000-250 000 RMB.

Configuration améliorée : FZ20 + système de contrôle PLC + nettoyage CIP, adaptée à des brasseries artisanales, coût d’investissement environ 500 000-800 000 RMB, réduisant les coûts d’exploitation annuels de 20 %.

V. Cas d’application et vérification des effets

1. Cas pratique : Brasserie artisanale

Besoins du client : Une marque de bière artisanal souhaitait améliorer la clarté de sa bière IPA et prolonger sa durée de conservation.

Solution : Utilisation du modèle FZ20 associé à un précoating de terre de diatomées de 10μm. Après filtration, la turbidité de la moût est passée de 3,2 EBC à 0,4 EBC, le taux d’élimination des résidus de levure est > 99 %, et la durée de conservation est passée de 3 à 6 mois.

Bénéfices : La prime de prix du produit a augmenté de 15 %, et les sous-produits (marcs) transformés en fourrage génèrent un revenu annuel de 80 000 RMB.

2. Cas pratique : Ligne de concentration de jus

Besoins du client : Une ligne de production de jus NFC d’orange souhaitait réduire la teneur en pectine pour éviter la stratification du produit fini.

Solution : Utilisation de deux FZ10 en série : la première étape (filtration grossière, 100 mesh) élimine les fibres de pulpe, la seconde (filtration fine, 200 mesh) associée à de la terre de diatomées réduit la teneur en pectine de 0,8 % à 0,3 %, et la transmissivité optique passe de 85 % à 95 %.

Bénéfices : Réduction de 50 % du dosage d’agents stabilisants, économisant 120 000 RMB par an.
