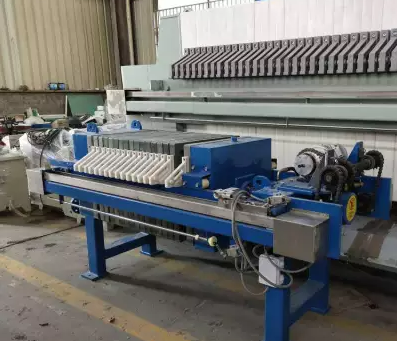

Signification du modèle :
"X" indique le type caisson, signifiant que les plaques filtrantes du filtre-presse sont de structure caisson, offrant une excellente étanchéité et une grande résistance.
"M" désigne l'écoulement ouvert, c'est-à-dire que le filtrat s'écoule par les orifices de sortie situés en dessous de chaque plaque, permettant d'observer directement l'écoulement de chaque plaque.
"Y" représente le serrage hydraulique, qui utilise un système hydraulique pour serrer et relâcher les plaques, offrant une opération pratique, une force de serrage importante et stable.
"30" indique une surface filtrante de 30 mètres carrés, laquelle détermine la capacité de traitement du filtre-presse. Ce modèle est adapté à des applications avec des débits modérés.
"800" signifie que le côté des plaques filtrantes mesure 800 millimètres. La taille des plaques influence la structure globale du filtre-presse et l'efficacité de filtration.
"U" représente le matériau de la plaque : polypropylène (PP), qui présente des avantages tels qu'une excellente stabilité chimique, une résistance aux acides et aux alcalis, une légèreté et un coût réduit.
"B" indique que le cake filtrant n'est pas lavable, c'est-à-dire que le filtre-presse ne dispose pas de fonction de lavage du cake.
Plaques filtrantes : Fabriquées en polypropylène moulé, elles sont résistantes, légères, corrosionnées et chimiquement inertes. La surface des plaques présente généralement des rainures ou des bosses pour améliorer l'efficacité de filtration et la vitesse d'écoulement du filtrat, tout en augmentant l'adhérence du cake pour éviter sa défaillance pendant le processus.
Dispositif de serrage hydraulique : Composé d'une station hydraulique, de cylindres et de pistons. La station hydraulique fournit l'huile sous pression pour actionner le piston, permettant le serrage et le relâchement des plaques. Le serrage hydraulique offre des avantages tels qu'une forte force de serrage, une action fluide, une opération pratique et la possibility de régler la pression selon les exigences de filtration des matériaux.
Médium filtrant : Généralement, de la toile non tissée ou d'autres tissus filtrants appropriés sont utilisés. Le diamètre des pores et le matériau du tissu sont choisis en fonction des propriétés du matériau filtré, afin de retenir les particules solides tout en laissant passer le liquide.
Châssis : Il supporte les plaques, le dispositif de serrage, etc., et est généralement constitué de profilés soudés, offrant une rigidité et une stabilité suffisantes pour supporter les forces exercées pendant le processus de filtration.
Avant le début de la filtration, les plaques sont serrées par le système hydraulique pour former des chambres filtrantes hermétiques. Ensuite, la suspension à filtrer est 泵送 ée (pompe d'alimentation) dans les chambres. Sous pression, le liquide de la suspension traverse le tissu filtrant et s'écoule en tant que filtrat, tandis que les particules solides sont retenues dans les chambres, formant progressivement un cake sur la surface du tissu. Lorsque le cake atteint une épaisseur suffisante ou que la résistance à la filtration augmente trop, le processus se termine : le système hydraulique relâche les plaques, puis le cake est évacué.
Dimensions externes : Environ 3567mm × 1150mm × 1200mm (peuvent varier légèrement en fonction du fabricant).
Poids de l'appareil : Environ 2445 Kg.
Volume utile : 450 L, déterminant la quantité de matériau traitée par cycle de filtration.
Teneur en eau de l'alimentation : Généralement entre 90 % et 99,9 %, en fonction du matériau.
Teneur en eau du cake : Environ 50 %, sujet à variation en fonction des propriétés du matériau et de la pression de filtration.
Conçu pour la séparation solide-liquide dans de nombreux secteurs tels que l'alimentaire, la métallurgie, le textile, la pharmacie, le galvanoplastie, la chimie, le traitement des eaux, la minéralurgie, le pétrole, les colorants, le secteur léger, etc. Il est utilisé pour l'épissage des boues, la filtration de matières premières chimiques, le traitement des eaux usées, etc.
